LJU100*145*100電纜夾板，采煤機電纜夾板，U型電纜夾板

　　我們做LJU100*145*100電纜夾板品質是生產出來的，不是靠檢驗出來的，我們做LJU100*145*100電纜夾板充分理解客人的需求過錯抱怨投訴，采煤機電纜夾板好品質，經濟更實惠

　　LJU100*145*100電纜夾板產品介紹

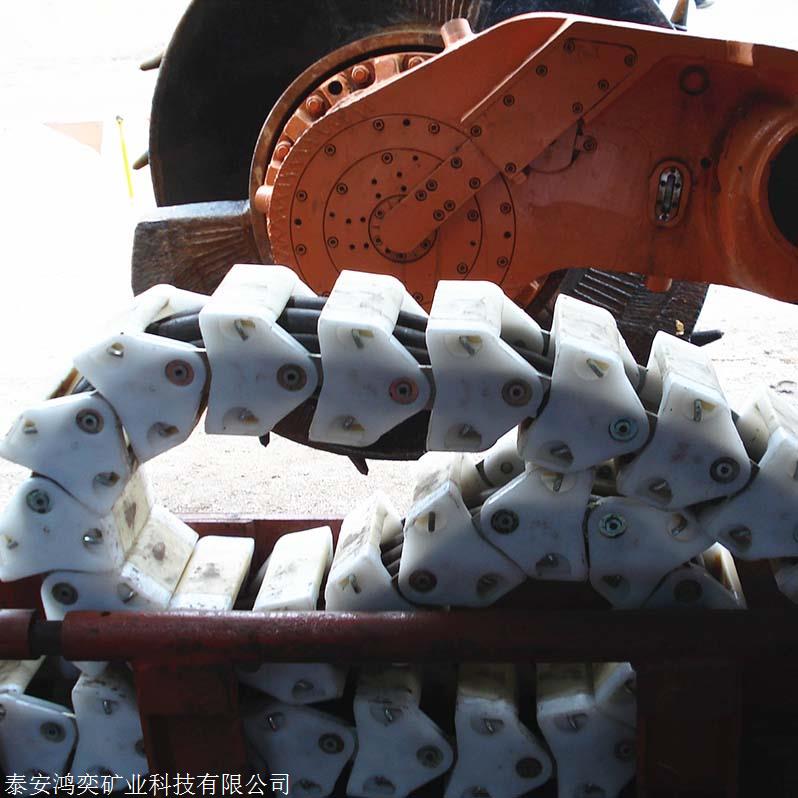

　　采煤機用H型電纜夾板是以沖壓鋼板做骨架由改性塑料（聚乙烯+阻燃劑+抗靜電劑）經注塑加工而成，根據采煤機工作面需要通過專用螺栓連接成保護電纜或水管的保護通道。該產品克服了傳統類型電纜夾機械強度低和兩側面無有效保護，電纜隨電纜夾在拖纜槽中運行時易受槽內矸石、煤塊磨損擠傷，導向效果不理想，易掛易折等缺點，對電纜常見的“拉”、“折”、“掛”、“砸”、“擠”等損傷原因均能克服，可對電纜及水管起到保護作用。具有重量輕、體積小、結構緊湊，安裝方便快捷，維護維修簡單，且使用壽命長，抗拉強度、抗沖擊力大等特點。其優點是內襯鋼骨架承載拖拽力，保護電纜或水管不受外力作用，聚乙烯中添加阻燃、抗靜電等助劑，具有阻燃、抗靜電作用。相鄰電纜夾易于鏈接，根據采煤機工作面需要可以任意延長，在拖拽過程中保護電纜或水管可靠工作，不被折斷或破損，提高生產效率，降低維護維修成本。

　　LJU100*145*100電纜夾板技術參數：

　　工作載荷 42 KN

　　抗沖擊能量 294 J

　　拉斷力 70 KN

　　內腔寬度A/mm 115 148

　　相鄰U型采煤機用電纜夾板的折彎角及其限偏差

　　折彎角及其限偏差/(°) 32±1 30±1

　　內腔高度C/mm 75 114

　　LJU100*145*100電纜夾板結構：

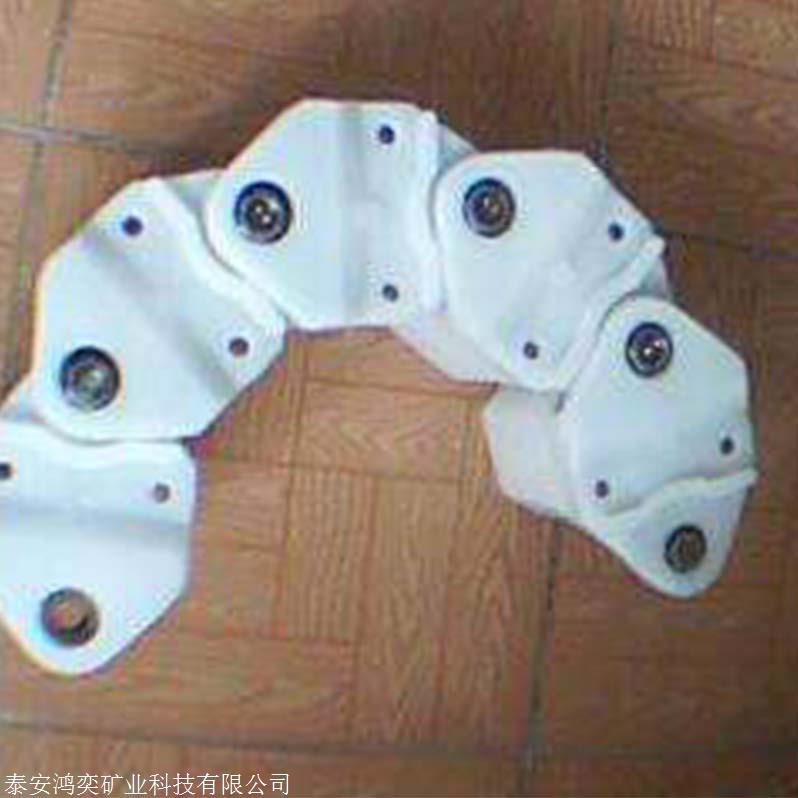

　　由四塊內鑲鋼骨架的注塑板拼裝組成，組裝方式為內鑲金屬桿旋轉固定，連接方式為專用螺栓連接，注塑原料采用耐磨工程塑料，內鑲金屬骨架選用沖壓鋼板和冷拔圓鋼為原料。連接尺寸、及連接螺栓和銷孔直徑進行了統一，個系列之見可互換變型成各種規格。

　　LJU100*145*100電纜夾板基本尺寸

　　序號型號 外型尺寸（寬X高），m 內框尺寸（寬X高），mm 彎曲角（°） 單體重量，g 適用電纜外徑尺寸，mm

　　1 LJU100X135X100 135X100100X70 36±1 650 ≦70

　　2 LJO125X180X120 180X120135X75 32±1 1500 ≦75

　　3 LJH100X180X110 180X110 72X70 30±1 650 ≦70

　　4 LJC125X185X160 185X160 130X120 28±1 1350 ≦120
